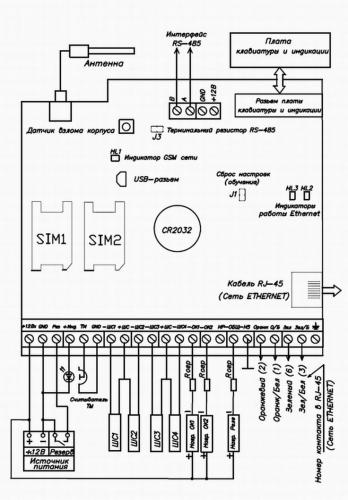

Юпитер 2444 схема подключения

Юпитер 2444 схема подключения и краткие характеристики:

— ЖК-дисплей с графическим интерфейсом пользователя;
— Встроенный модуль Ethernet и модуль GSM;
— Встроенные часы реального времени;
— Встроенный датчик перемещения корпуса;
— Интерфейс RS485 для подключения РШ, УВС, РР;
подключение до 128 ШС, с помощью РШ с охранными извещателями;
максимальное количество разделов ‒ 16, минимальное ‒ 1 (все ШС объединены в один раздел);
подключение по интерфейсу RS485 до 31 устройства расширения;
— На лицевой панели прибора Юпитер-2444 расположены жидкокристаллический дисплей и светодиодные индикаторы:
жидкокристаллический дисплей с графическим интерфейсом;
индикатор состояния питания (СЕТЬ); индикаторы состояния охраняемого объекта (ПОЖАР, ТРЕВОГА);
индикатор неисправности (СЕРВИС);
