Юпитер 3214 схема подключения

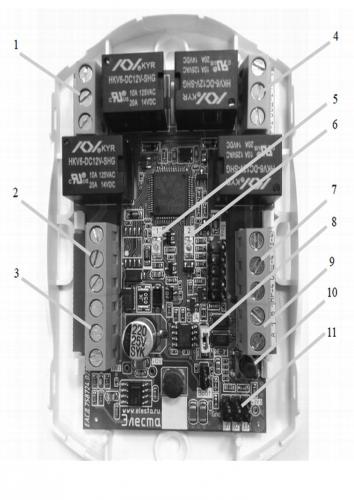

Юпитер 3214 схема подключения и характеристики:
1. Выводы ( «НЗ-1», «Общ-1», «НР-1») 1-го реле с выходами типа «сухой контакт».
2. Выводы ( «НЗ-3», «Общ-3», «НР-3») 3-го реле с выходами типа «сухой контакт».
3. Выходы для подключения РБП (+12В, -12В, Рез.).
4. Выводы ( «НЗ-2», «Общ-2», «НР-2») 2-го реле с выходами типа «сухой контакт».
5. Индикатор «Сеть».
6. Индикатор «Связь».
7. Выводы ( «НЗ-4», «Общ-4», «НР-4») 4-го реле с выходами типа «сухой контакт».
8. Перемычка J4 – включение согласующего сопротивления интерфейса RS485.
9. Выходы А–В подключения интерфейса RS485.
10. Датчик вскрытия корпуса.
11. Перемычки J1, J2 – режимы работы расширителя.

наличие на плате четырёх силовых реле для управления внешними средствами оповещения
и индикации;
подключение, получение команд и передача извещений на УОО по интерфейсу RS485;
организация в объектовую подсеть, по интерфейсу RS485;
до 4 расширителей Юпитер 3214;
контроль вскрытия корпуса с помощью датчика вскрытия корпуса прибора.
