Юпитер 7620 схема подключения

Юпитер 7620 схема подключения и характеристики:

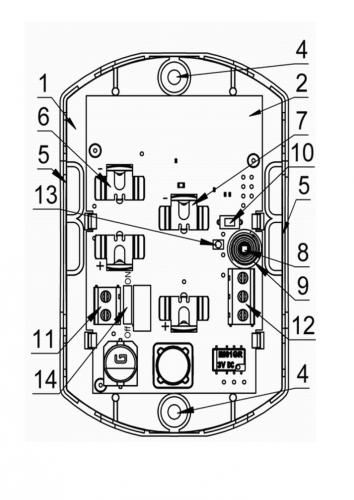

состоит из основания корпуса (1), установленной в нем
печатной платы (2), и крышки (3).
На основании корпуса (1) расположены:
— два отверстия для крепления на плоскость охраняемой конструкции (4),
— четыре отверстия для ввода проводов (5).
На доступной стороне печатной платы УИАБ установлены держатели для
подсоединения основной Батареи 1 (6) и исполнительной Батареи 2 (7);
микроконтакт TAMP (8) с установленной пружиной (9);
микроконтакт MODE (10),
блоки колодок подключения ПВ (11) и РВ (12);
светодиодный двухцветный индикатор (13) и переключатель ON/Off (14).

Электрические характеристики РВ:
— тип выхода – переключающийся;
— максимальное напряжение коммутации – 220 В постоянного тока, 250
В переменного тока;
— максимальный ток коммутации – 4 А;
— максимальная коммутируемая мощность – 60 Вт и 62,5 ВА.
ПВ обеспечивает подк лючение выходного напряжения с
номинальными значениями: (12,0 +0,2) В или (24,0+0,5) В при
номинальной нагрузке до 2,0 Вт и 1,0 Вт соответственно
