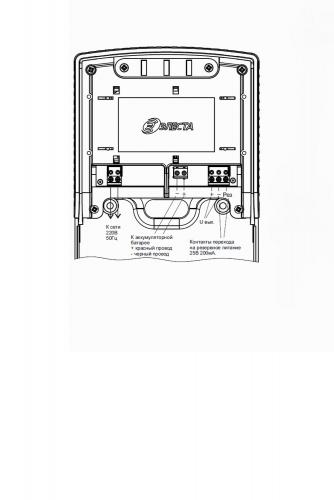

Юпитер 9131 схема подключения

Юпитер 9131 схема подключения и краткие характеристики:

— Основной источник питания: сеть переменного тока,
частотой (50 ±1)Гц, напряжением (176…253 В)
— Резервный источник питания:одна герметичная необслуживаемая аккумуляторная батарея,
ёмкостью 1,2А/ч с номинальным напряжением, 12 В
— На крышке БЛОКА имеется три индикатора:
«Сеть» — индицирует наличие напряжения сети 220В;
«АКБ» — индицирует процесс заряда аккумуляторной батареи;
«Выход» — индицирует наличие выходного напряжения 12В.
при работе БЛОКА от сети горят: «Сеть» и «Выход».
при работе БЛОКА от аккумуляторной батареи горит «Выход».
